Тип оптически Splitter вставки Splitter оптического волокна с соединителями SC UPC
Характер продукции
2 типа Splitters PLC которое 1xN и 2xN. Оно разделяет равномерно оптически сигналы от один или два входного сигнала к множественным выходам. Splitter можно управлять в обратном направлении для совмещения множественных сигналов в одно волокно или 2 волокна. Оцифровка маркирована с постоянной маркировкой на каждом выходе для того чтобы облегчить идентификацию гавани.
Преимущество равномерное оптически распределение, низкая вносимая потеря, низкая потеря поляризации, потеря высокого дохода, высокая надежность, высокая стабильность, etc. стиль соединителя стекловолокна имеет FC, SC и LC.
Технический параметр
| Модельная спецификация | Расклассифицируйте модель | Внешний размер (mm) |
| CP-PLC41 (SC) | inserter 1:4 оптически, соединитель SC/UPC | 130×100×25 |
| CP-PLC41 (LC) | inserter 1:4 оптически, соединитель LC/UPC | 130×100×25 |
| CP-PLC81 (SC) | inserter 1:8 оптически, соединитель SC/UPC | 130×100×25 |
| CP-PLC81 (LC) | inserter 1:8 оптически, соединитель LC/UPC | 130×100×25 |
| CP-PLC161 (SC) | inserter 1:16 оптически, соединитель SC/UPC | 130×100×50 |
| CP-PLC161 (LC) | inserter 1:16 оптически, соединитель LC/UPC | 130×100×50 |
| CP-PLC321 (SC) | 1:32, оптически соединитель inserter SC/UPC | 267×100×50 |
| CP-PLC321 (LC) | inserter 1:32 оптически, соединитель LC/UPC | 267×100×50 |
| CP-PLC641 (LC) | inserter 1:64 оптически, соединитель LC/UPC | 267×100×100 |
| CP-PLC641 (SC) | inserter 1:64 оптически, соединитель SC/UPC | 267×100×100 |
| CP-PLC1281 (SC) | inserter 1:128 оптически, соединитель SC/UPC | 404×100×100 |
оптически характеристики 2×N Splitter PLC оптически
| Параметр | Блок | Индексируйте | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| Работая ширина полосы частот | nm | 1260~1610 | ||||||
| Вносимая потеря | dB | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| Потеря поляризации родственная | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| единообразие | dB | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Потеря возвращения | dB | ≥55 | ||||||
| направленность | dB | ≥55 | ||||||
| температура работы/хранения | ℃ | -40~+85 | ||||||
оптически характеристики 1×N Splitter PLC оптически
| Параметр | Блок | Индексируйте | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| Работая ширина полосы частот | nm | 1260~1610 | ||||||
| Вносимая потеря | dB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| Потеря поляризации родственная | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| единообразие | dB | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Потеря возвращения | dB | ≥55 | ||||||
| направленность | dB | ≥55 | ||||||
| температура работы/хранения | ℃ | -40~+85 | ||||||

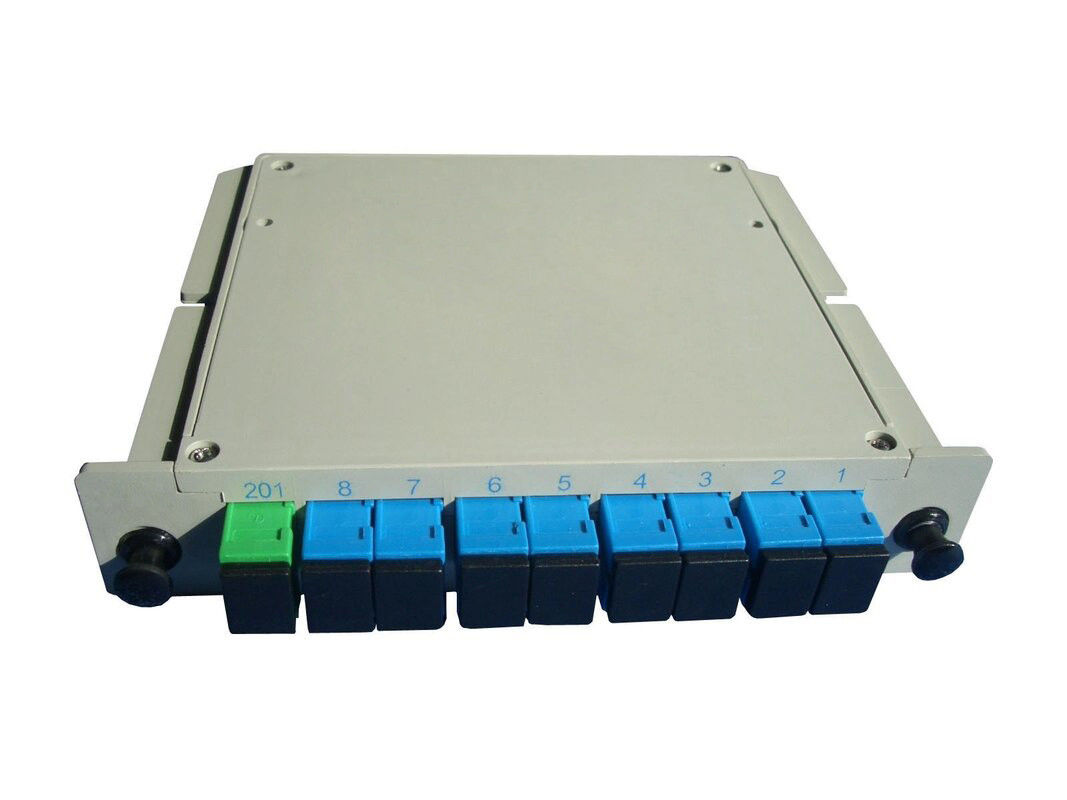

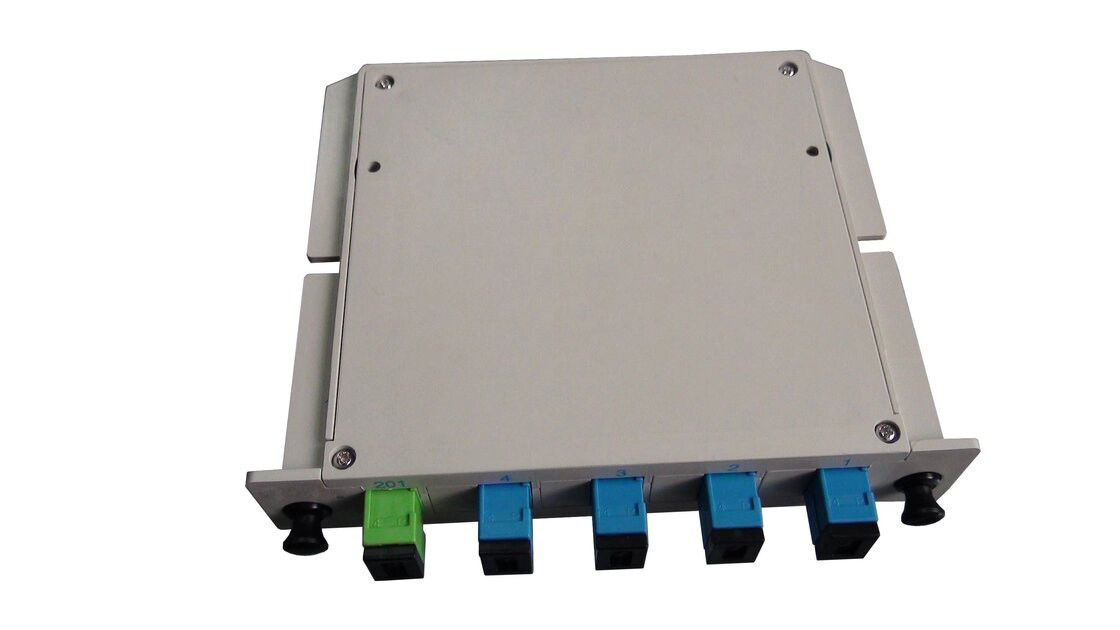

Изображение продукта
